대림바스 소변감지센서 메인PCB교체
오늘은 대림바스 소변감지센서 CU511 메인pcb 교체에 대해 알아보겠습니다.

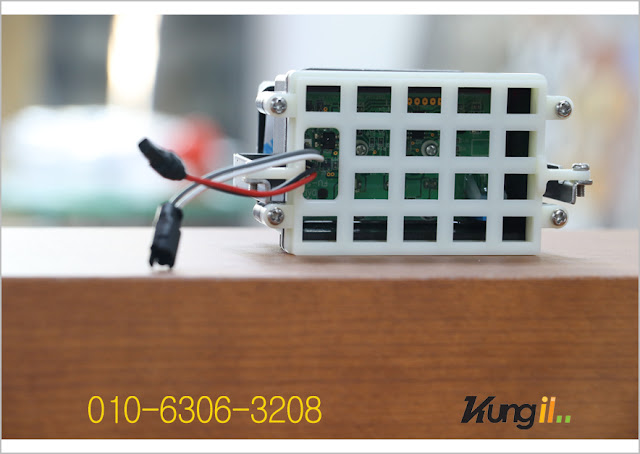

CU511 소변기에 장착되는 메인PCB 입니다. 제품번호는 FU-521 제품이며, 대림바스 CU511 소변기센서 부품과 함께 사용 가능한 제품입니다. 기존 대림 마크의 상징인 "곰" 이 전면 센서 가이드에 그려져있는 경우의 제품은 전면 가이드 모두 교체하시면 사용 가능합니다.
대림바스 소변기 부속 FU521의 경우 메인PCB 그리고 전원 공급부(밧데리케이스, 아답터) 분리되어 있는 소변기부품이라 손쉽게 부분 교체 가능한 부품입니다.
상단에는 제품 출고시 검사여부를 알려주는 검사필증이 붙어있습니다.
거리조절 모듈 입니다. 제품 설치시 하단부에 위치한 부분이며, 별도의 고무캡은 없습니다. " + " 모듈을 조작하면 센서의 감도가 예민하게 " - "부분으로 모듈을 조작하면 센서의 감도가 둔화 됩니다.
제품 내부의 모습입니다. 에폭시로 마감처리 되어 방습에 효과적으로 대처하였습니다.
커넥터 역시 방수커넥터를 사용하여 소변기부품의 내구성을 높였습니다.
건전지케이스 그리고 파원트랜스(아답터) 입니다.
건전지타입의 제품은 건전지를 극에 맞춰 곧바로 메인pcb와 연결하시면 됩니다.
사용되는 건전지규격은 AA 사이즈 알카라인건전지 4개가 장착됩니다. 간혹 건전지 케이스 모습만 보시고 전용 건전지 장착 제품인 줄 알고 문의하시는 분들이 계시는데, 나사를 풀러내시면 일반 마트에서 판매되고있는 건전지로 교체 가능합니다.
전기방식의 소변기 메인PCB 교체시 건전지타입과 동일한 케이스를 사용하기 때문에 큰 문제는 없지만, 배선 교체작업시 전원을 차단 시킨 뒤 교체하시는 것이 가장 안전한 방법 이기도 합니다.
건전지 타입은 간단하지만 이처럼 전기식의 경우엔 이런 부분의 불편함이 따르지만 주기적으로 건전지 교체가 없기 때문에 관리만 잘 하시면 오히려 전기식 제품이 더 편리합니다.
보시는 커넥터는 메인PCB와 연결되는 커넥터 부분인데 건전지 방식과 동일합니다.
한가지 팁을 드리면, 최초 구매시 전기 방식의 메인PCB의 경우 금액이 건전지 타입의 제품보다 약간은 비싼 편 입니다. 아무래도 건전지 케이스에 비하여 부품이 일부 더 들어가기때문에 차이가 납니다.
만약 대림바스 센서내장소변기 부품을 FU-521 메인PCB로 교체한다면, 노후된 상태에서 메인PCB 재구매시 전원공급 아답터에 문제가 없다는 가정된 상태에서 건전지식 메인PCB를 구매 후 메인PCB만 사용하시면 됩니다. 남은 건전지케이스는 비상용으로 보관해두셨다가, 전기문제 또는 아답터 고장시 그때 사용하시면 되고, 아답터 또는 건전지 케이스는 별도로 구매가 가능하시기 때문에 오히려 건물 관리업체의 경우 FU-521 메인PCB사용 하시는 것이 효과적입니다.
FU521 메인PCB 사용하기 위한 전면가이드 교체방법
전면가이드 모습입니다. 대림바스에서 최초 구매하시는 경우 전면가이드에는 하단부에 곰 그림이 그려져 있습니다. 겉에서 보기엔 비슷해 보이긴 하지만 고정부분이 약간 다르기때문에 가이드로 인해 호환이 되질 않습니다. 반듯이 가이드를 교체해 주셔야 호환하여 사용하실 수 있습니다.
제품 출고시 이처럼 스크래치 보호필름이 붙여진 상태로 출고됩니다.
장착이 완료되면 보호필름을 제거 하시면 됩니다.
제품을 장착하시기 앞서 기존 제품에 설치된 전면가이드는 모두 제거해 주셔야 하며, 전면가이드는 양면테잎으로 고정이 되어 있기 때문에 뒤쪽 브라켓트를 풀러 내신 뒤 공구를 이용하여 전면가이드를 뜯어내시면 됩니다.
공장에서 출고시 가이드 뒷면 모습입니다. 이처럼 양면테잎으로 고정하도록 되어 있습니다.
전면가이드 장착을 위해 전면가이드 부착면에는 꼭 물기 및 이물질 제거를 완전하게 해주셔야만 제대로 오랜시간 붙어있습니다.
전면가이드 뒤에서 메인PCB와 그리고 전면가이드를 제대로 고정시켜줄 고정브라켓입니다.
제가 A 그리고 B 이와같이 표기를 하였는데,
A표기 부분은 소변기 전면 그리고 B표기부분은 소변기 안쪽에 서 고정하시면 됩니다. 고정시 전면가이드에 돌출된 플라스틱 부분과 고정브라켓 구멍을 잘 맞춰 끼워넣으시면 됩니다.
이와같은 모양으로 끼워지는 방식입니다. 그리고 전면가이드와 브라켓은 나사로 조이도록 되어 있습니다. 전면가이드 출고할때 총 4개의 나사가 함께 출고되는데, 장착부위가 다르기 때문에 주의하셔야 합니다.
왼쪽나사의 경우 나사선이 촘촘하고 오른쪽 나사의 경우 나사선이 왼쪽제품에 비해 넓은 편 입니다. 전면가이드 고정할때에 사용되는 나사는 오른쪽 나사를 사용하시면 됩니다.
이와같이 생긴 나사....
이해 되시죠??ㅎㅎ 만약 촘촘한 나사를 사용하시게 되면 장착이 되지 않을 수 있습니다.
반드시 이 사이에 소변기 몸체가 끼워져 있어야 합니다. 촬영을 위해 편의상 여러각도의 소변기부품 사진을 보여드리기 위해 예를 들어 사진 촬영을 하고있습니다.
FU 521 메인pcb는 뒷면 브라켓 까지 설치된 상태에서 장착되고 있습니다.
촘촘한 나사를 이용하여 메인PCB를 브라켓에 장착해 줍니다.
이와같은 상태에서 동봉된 나사를 이용해 메인PCB를 고정해 줍니다.
고정된 모습 입니다.
브라켓과 메인pcb 장착시 브라켓이 약간 휘어져 있는 경우 한쪽 나사를 먼저 고정하신 뒤 나머지 나사를 고정해주시면 됩니다.
이정도 설명이면 아마도 직접 교체하실 수 있을 것 같습니다.
기존에 설치된 전면가이드 손상 및 메인PCB 교체시 현재 포스팅을 참고하시어 장착하시면 내구성 좋은 대림 도비도스 소변김지센서 메인PCB를 사용하실 수 있을 것 같습니다.
대림도비도스 소변기센서 FU-521는 대림바스 소변기부품과 호환되는 부품이며, 별도의 개조없이 저렴한 금액으로 구매하실 수 있는 경제적 소변기 부품입니다.
