소변기센서 부속 교체하기 편리한 대림통상(도비도스) FU-707A

대림소변기감지센서 FU-707A

대림통상 이라는 이름을 사용한 소변기센서는 현재 대림 DOBIDOS 라고 명칭이 바뀌어 유통되고 있습니다.  또한 금액대비 내구성이 아주 좋은 제품이라, 관공서 및 규모가 있는 건물등에서 사용을 하고 있는 제품이기도 합니다.

대림통상 소변기센서 FU-707 건전지식

707A 건전지식 소변기센서

제품의 케이스 디자인은 예전 모델 그리고 현재 유통되고 있는 모델 모두 동일하지만 단지 전면에 인쇄된 로고 또는 네임스티커 등만 바뀌어 생산되는 제품이기도 합니다.

제품의 케이스는 백색의 제품이 아닌 아이보리 색상의 제품입니다.

현재 유통되는 제품은 이처럼 전면에 기종을 알려주는 제품 번호가 표기되어 건전지타입, 전기타입 여부를 뜯지않고 확인 하도록 표시되어 있지만, 초창기모델 일부는 표기가 되어 있지않기 때문에 전면케이스를 분리하여 확인 하는 방식이었습니다.

제품을 설치 후 사용하시다보면 메인PCB 또는 솔밸브 또는 건전지등을 교체하셔야 하는 상황이 발생됩니다.  벽면에 매립된 매립소변감지기의 경우 솔직히 복잡한 시스템은 아니지만 단지 벽면에 매립된 제품이라서 작업공간이 협소할 뿐이지만, 이처럼 노출형식의 감지센서의 경우 교체작업이 수월하여 소변기 센서 부품들을 자가수리로 교체하실 수 있습니다.

단순 건전지 교체를 하더라도 이처럼 전면케이스 측면부분에 즉 좌, 우측 부분의 고정나사들을 풀러내주셔야 합니다.

뒷면 고정판넬과 그리고 전면 케이스는 분리가 되며, 분리가된 후 건전지를 비롯 메인PCB 또는 소변기센서 물공급 부품 솔레노이드밸브 까지 교체 가능한 상태가 됩니다.

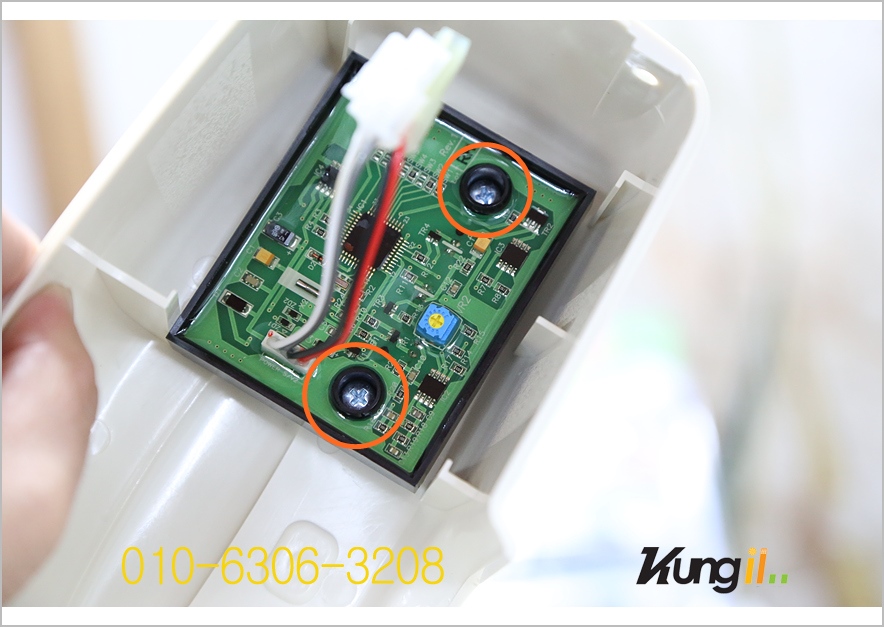

FU 707 메인PCB

전면 케이스 뒷 모습 입니다.

메인컨트롤러가 장착되어 있습니다. 별다른 기술없이 드라이버로만 하여 분리가 가능합니다.

체크된 부분의 나사를 풀러내시면 쉽게 분리가 되며, 메인PCB 설치도 동일하게 다시 조여주시면 됩니다.

거리감도조절 모듈의 경우엔 기본값으로 셋팅되어 출고되며, 제품 설치현장에 특이한 상황, 즉 센서 설치 반대편 벽면이 너무 가까이 있는 경우 감지가 되기 때문에 감도를 둔하게 셋팅하여 적정거리에 맞춰 설치하시면 됩니다.

 소변기 솔레노이드 밸브의 경우도 마찬가지로 별도로 구매하여 교체하실 수 있습니다.

솔밸브교체시 만약 지수밸브를 포함한 솔레노이드밸브 앗세이(사진에 있는 밸브 뭉치)로 교체하시는 경우 반듯이 메인밸브를 잠그고 난뒤 교체하셔야 하며, 만약 솔밸브만 교체하시는 경우엔 메인밸브를 잠그고 작업할 필요는 없이

표시된 물량조절밸브를 시계방향으로 돌려 잠그고 난 뒤,

솔레노이드밸브와 지수밸브가 조립되어있는 나사 두개를 풀러내어 새로운 솔밸브로 교체하시면 쉽게 사용하실 수 있습니다.

간혹 작업자분들께서 부품을 구하시지 못하여 제품이 단종된줄만 알고 새제품으로 교체하시는 경우가 있습니다.  대림도비도스 소변감지센서의 경우 20년 가까운된 부품들까지도 일부호환되어 사용이 가능하도록 판매되고 있습니다.

FU-707A 건전지 케이스 입니다.  건전지케이스는 타사제품과 달리 홀더를 대충 올려놓고 사용되고있는 방식이 아닌 뒷면 케이스에 장착하여 딱 고정시켜 사용되는 방식입니다.  솔직히 큰 의미는 없습니다만, 그래도 신경써서 잘 만들었다??? 라는 느낌을 주고 있습니다.

건전지 교체시 케이스고정나사와 건전지케이스 고정나사를 모두 다 풀러내시는 경우가 있는데 머리가 큰 나사는 케이스 고정나사이며, 건전지만 교체하시는 경우 풀러내실 필요가 없는 나사이기도 합니다.  케이스커버 고정나사는 머리가 작은 나사이며, 4개를 풀러내시면 AA건전지로다 교체 가능합니다.  전면에도 표기되었듯 알카라인배터리 1.5V AA 사이즈라고 표기되어있으며, 마트 및 편의점에서 쉽게 구매가능한 건전지 입니다.

대림통상 FU-707A 제품의 경우 전기식과 그리고 건전지식 부품이 다릅니다.  또한 호환도 불가능하기 때문에 부품만 구매하시기전 작동되는 전원방식이 건전지 또는 전기 방식인지 확인을 하셔야 하며, 소변기 솔밸브 역시 전기식과 건전지식 서로 호환불가능하기 때문에 꼭 구매전 현장에 설치되어 있는 제품을 꼭 확인해 주셔야 합니다.(간혹 네임스티커를 보수하는 과정에서 잘못 붙여놓는 경우가 있습니다.)

제품이 출고될때 함께 출고되는 소변기 급수관 입니다.  길이는 대략 15㎝ 가량 되며, 급수배관 위치에 따라 사용이 불가하실 수 있기 때문에 구매전 소변기 사이즈와 급수관 위치 길이등을 확인하여 별도로 추가로 급수관을 구매하셔야 합니다.

오늘소개드린 대림 도비도스 소변기감지센서는 소변기 부품만 별도로 판매가 가능하고 또는 전체 제품으로도 구매가 가능한 상품입니다.  만약 소변기부속만 필요하신 경우 필요부품 사진을 첨부해 주시면 구매가능여부 또는 견적을 받아보실 수 있습니다.
