대림 소변기에 장착되는 소변감지센서 전자식 자동밸브 어셈블리 구성은 지수밸브, 솔밸브, 그리고 소변기 몸체와 설치가되는 베이스플레이트 구성으로 전자식 자동밸브 어셈블리 구성이 됩니다. 소모품에 해당되는 소변기 부품이며, 사용기한이 정해진 것은 아닙니다. 하지만, 설치된 장소에 따라서 부속의 교체시점과 주기는 제각각 달라질 수 있습니다.
제품을 주문받을 때마다 가장많이 발생되는 실수는 바로, 셋트로 시켰는데 제품이 생각과 달리 오는 경우가 많습니다. 한번더 확인 해보면 좋겠지만 그렇지 못한 경우들이 생기면서 주문을 하고, 주문을 받다보니 가이드라인이 불분명하기 때문에 오늘은 그 가이드라인을 만들기 위해 포스팅 하는 이유 입니다. 부품 구매전 반듯이 어떤 부품이 어떤 구성으로 필요한지를 정확히 보시고 주문해 주시길 바랍니다.
목차
솔밸브어셈블리(ASSEMBLY)
어셈블리의 구성은 이렇습니다.
지수전바디, 솔밸브, 베이스플레이트가 모두 결합된 소변기 부속 입니다. 설치된 소변기의 부품을 교체시 부품의 부식상태가 매우 좋지 않은 경우 이와같은 구성으로 부품을 구매들을 많이 하고 계십니다.
센서의 상태가 좋다는 가정하에 출고되는 부품구성이며, 센서의 자가점검은 전면의 세서부분에 작동 LED램프가 점등되는지를 확인해보는 방법이 가장 간단한 방법이며, 건전지타입의 경우엔 건전지를 새로 교체 해보고난뒤 LED 점등여부를 확인해 보시는 것을 추천 드립니다.
어셈블리구성이라고 하여도 솔레노이드어셈블리와 소변기 몸체를 조립하도록 하는 고정나사는 들어있지 않습니다.
사진과 같은 구성의 고정나사인데, 공장에서 이 부품만 별도로 출고가 되질 않고, 감지센서부속 전체 셋트를 구매하셔야만 고정나사가 함께 출고되오니 참고하시길 바랍니다. 기존 나사가 재사용이 안되는 경우 별도로 이와같은 나사구성을 준비하셔서 교체작업을 진행하시면 됩니다. 나사는 규격화된것이 아니기 때문에 비슷한 크기로 준비하시면 되고, 가장 중요한 부분이 있는데, 바로 와셔의 경우 베이스플레이트 고정 구멍에 빠지지 않는 크기로 구하셔서 사용하시면 됩니다.
지수전바디(지수밸브)

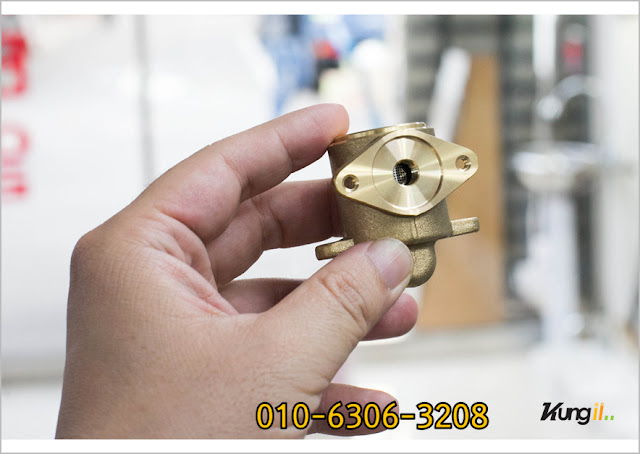

물의 양을 조절해주는 지수밸브바디 입니다. 물의 양은 조절이 가능하나, 수압은 조절이 되질 않으니 수압이 너무 강한곳에선 별도로 감압밸브를 구하셔서 장착 후 소변기를 설치하셔야 고장없이 사용하실 수 있습니다. 수압이 너무 강한경우 소변기 뿐만이 아닌 수도꼭지류들이 모두 압력에 의해 손상이 빨리 올수있습니다. 참고하세요.

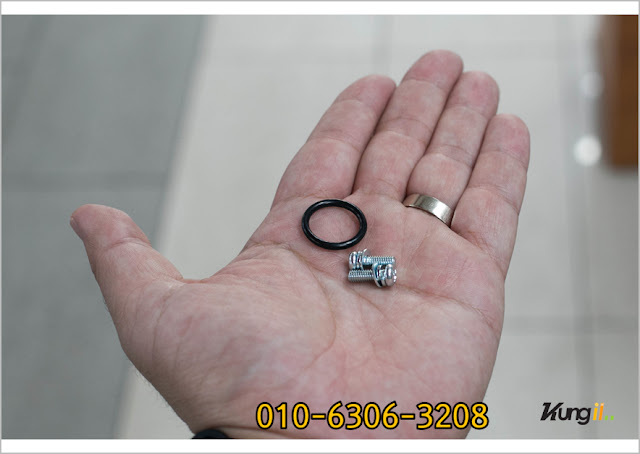

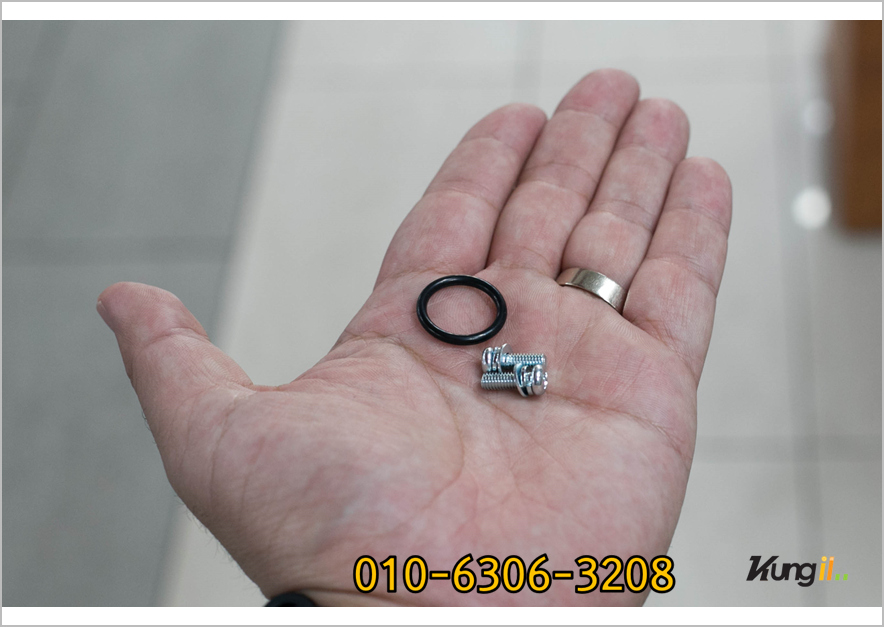

지수밸브만 구매하시는 경우 출고되는 부품구성 입니다. 지수밸브 몸체사진과 그리고 솔레노이드밸브와 고정되는 고정나사, 솔레노이드밸브과 지수밸브와 결합시 누수방지를 위한 고무오링 등이 함께 출고됩니다. 지수밸브와 솔밸브를 조립하실 때 오링이 없이 그냥 조립하는 경우는 누수의 원인이 됩니다.
반듯이 이처럼 고무오링을 끼워서 장착해 주셔야 하며, 센서내장된 소변기 내부에서 누수로 인하여 메인PCB 및 건전지케이스 또는 전원공급트랜스 손상이 발생될 수 있기 때문에 꼭 이에 맞는 부품을 사용해주시길 바랍니다.
지수전바디는 벽면에 직접적으로 시공이 되질 않고, 고압호스를 통하여 물을 공급 받습니다. 고압호스의 규격은 세면기 고압호스 나사선과 동일한 제품을 사용합니다. 현장의 상황에 맞춰 고압호스를 사용하시면 됩니다.
솔레노이드밸브(전자변)
소변기를 사용 후 센서에서 신호를 보내어 물을 제어해 주는 밸브 입니다. 전자변이라고도 불리우는 솔래노이드밸브는 업체에 따라 제품이 각기 다르게 장착되며, 서로 호환되지 않은 부품들이 많습니다. 만약 솔레노이드밸브만 필요하시는 경우 필요한 부품사진을 직어 보내주시면 보다 정확하게 물품을 구매하실 수 있습니다.
대림바스 소변기에 사용되는 전자변(솔밸브) 사진 입니다. 구형모델에 속하는 부속이며, 요즘 출고되는 소변기에 장착되는 솔레노이드밸브는 방식이 약간 차이가 있기 대문에 지금 보시는 사진에 솔밸브는 장착이 불가할 수 있습니다. 저희업체는 사진자료를 포스팅하는 담당자가 별도로 있어 웹상에서 보시는 제품을 말로써 묘사하시는 경우 상담사와의 상담이 제한이 있을 수 있게됩니다.
솔밸브만 구매시 이처럼 지수밸브와 고정되는 나사 및 고무오링은 포함되어 출고되지 않습니다.
고정나사와 오링이 필요하신 경우 구매시 반듯이 미리 말씀해 주서야 함께 구매가 가능합니다.
제품구매시 주의사항
오늘 이 자료를 갖고 포스팅 하는 이유는 바로 이부분입니다. 통상 솔밸브 앗세이라고 하시고 주문하시는 분들이 대부분 이런구성을 원하는 분들이 계십니다.
솔밸브 + 지수밸브
이구성을 갖고 솔밸브 어셈블리 또는 셋트라고들 말씀하시는데, 셋트의 기준이 정확하지않기 때문에 이처럼 자료를 만들어 구매하실 때 불필요한 부품을 구매하시지 않게 해드리려고 만들고 있습니다. 현재와 같은 구성은 그냥 "솔레노이드밸브 + 지수밸브" 라고 말씀해 주시고 구매하시면 됩니다. 셋트 또는 어셈블리를 말씀하실 경우 첫번에 소개된 부품구성으로 소변기부품이 출고 됩니다.
소변기 감지센서 부품은 종류가 다양하기 때문에 의사소통이 제대로 이루어 지질 않은 경우엔 부품이 대부분 잘못출고가 되며, 시간이 소요되기 때문에 반듯이 정확한 의사소통을 위해 이처럼 필요하신 부품을 사진을 첨부해 주시는게 가장 빨리 부품을 공급 받으실 수 있습니다.
베이스플레이트
솔밸브와 지수밸브를 소변기에 장착해주기 위한 부품입니다. 베이스플레이트만 별도로 판매가 가능하며, 건물 관리업체가 아닌 경우 베이스플레이트만 구매하실 일들은 극히 드물것 같습니다.
베이스플레이트입니다. 구형제품들에 사용되는 부품이며, 현재 소변기 제품으로 구매하시면 이와 같은 방식이 아닌 개량된 부품이 장착된 제품으로 설치되고 있습니다. 때문에 이글을 포스팅하는 시점에는 신형제품이 장착되어 부품이 손상이 있어 교체하는 일은 극히 드물고, 대부분 구형제품의 소변기부속을 구매하시는 분들께만 해당이 됩니다.
솔밸브와 지수밸브가 플레이트에 고정되는 나사는 이처럼 별도로 지급이 되고있는데, 부품을 발송할때 저희는 확인 후 보내드리지만, 현장에서 받지 못했다는 분들이 있기에 소량으로 제품이 출고되는 경우엔 이처럼 고정나사를 플레이트에 미리 장착하여 보내드립니다.
이같이 보내드리기 때문에 현장에서 분실될 염려도 없고, 저희 역시 소변기부속품 발송 후 나사를 보내지 않았냐? 라고 반문하시는 고객님들도 줄어들기 때문에 귀찮더라도 이처럼 작업하여 보내드립니다.
고정나사는 사진에서 처럼 솔밸브+지수밸브 먼저 조립 후 베이스플레이트에 고정시켜줄 때 필요한 나사입니다. 고정되는 나사는 베이스플레이트를 구매하실 때 함게 출고되는 나사이기 때문에 솔밸브+지수밸브 구매시 별도로 지급되지 않습니다. 고정나사 하나가 별것 아닐 수 있겠지만 소변기부품에 장착되는 나사는 쉽사리 구매가 잘 안되는 나사들이 많습니다. 때문에 나사 하나 때문에 부품이 교체가 되지 않을 수 있고, 그리고 부품을 교체하더라도 정상적으로 사용이 불가능 할 수 있습니다.
부품을 구매하실 때 만듯이 구매하는 범위를 명확히 하시어 구매를 하셔야 비용 및 시간 절약을 하실 수 있습니다. 부품을 출고하기전 저희역시도 가급적 한번 더 확인 하고 출고해드리오니, 구매하시려는 부품 구성이 맞는지 꼭 확인 하시고 구매하시길 바랍니다.
부품은 택배로 발송이 가능하며, 구매전 반듯이 제품에 대한 정보를 파악하신 뒤 구매 해주시면 감사합니다.
